Architecture des moteurs à pistons : tout ce que tu dois savoir pour comprendre et optimiser ton bloc
Mis à jour le 13/06/2026 par Kevin Marchal
L'architecture des moteurs à pistons, c'est le socle de toute compréhension automobile sérieuse — et pourtant, c'est un domaine que beaucoup survolent sans jamais vraiment creuser. Avec plus de 1,4 milliard de véhicules à moteur thermique encore en circulation dans le monde (OICA, 2024), le moteur à pistons reste la technologie dominante, et maîtriser sa structure change radicalement ta façon d'aborder une préparation ou un achat. Je vais t'expliquer ça sans filtre, depuis mon atelier de Metz.
Qu'est-ce que l'architecture des moteurs à pistons ?
L'architecture des moteurs à pistons désigne l'ensemble des choix de conception structurels qui définissent comment un bloc moteur est organisé : disposition des cylindres, sens de rotation, type de distribution, implantation dans le véhicule. Ce n'est pas juste une question de puissance — c'est une question d'ingénierie totale qui conditionne la fiabilité, la compacité, le rendement et le caractère sonore du moteur.
Quand j'ai commencé à démonter des blocs dans mon premier garage partagé à 20 ans, j'ai rapidement compris que deux moteurs avec la même cylindrée pouvaient avoir des comportements radicalement différents. Un 2.0L en ligne 4 d'une Honda Civic Type R et un 2.0L flat-4 de Subaru Impreza n'ont en commun que le déplacement — tout le reste, de l'équilibrage aux vibrations en passant par le centre de gravité, diverge totalement.
L'architecture se décompose en plusieurs niveaux :
- La disposition des cylindres (en ligne, en V, à plat, en W)
- Le nombre de cylindres (de 2 à 16 selon les applications)
- Le type de distribution (arbre à came en tête, latéral, simple ou double)
- L'alimentation (atmosphérique, turbocompressé, suralimenté)
- Le positionnement dans le véhicule (longitudinal, transversal, central arrière)
---

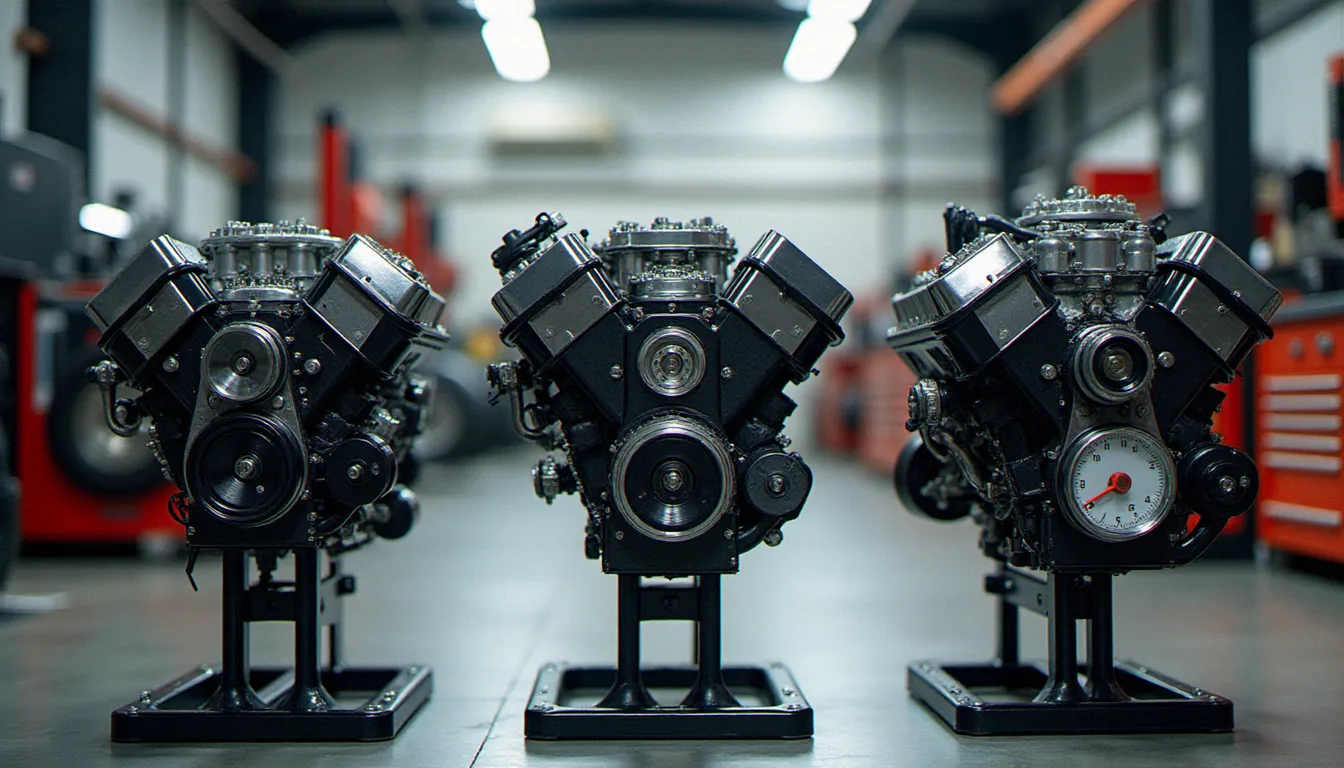

Quels sont les différents types de configurations de cylindres ?
Les configurations de cylindres déterminent la forme physique du bloc, son encombrement et ses propriétés vibratoires intrinsèques. Voici les principales architectures que tu croiseras en prépa ou à l'achat.
Le moteur en ligne (L4, L6, L3...)
Les cylindres sont alignés sur un seul rang. C'est la configuration la plus répandue, notamment le 4-cylindres en ligne (L4), qu'on retrouve de la Peugeot 308 à la Toyota GR Yaris. Le 6-cylindres en ligne (L6), popularisé par BMW, est réputé pour son équilibrage naturellement parfait — aucun contre-poids artificiel n'est nécessaire pour annuler les vibrations.
Avantages : simplicité mécanique, faible coût de production, bon accès pour la maintenance. Inconvénients : longueur qui complique l'intégration dans les petits châssis.
Le moteur en V (V6, V8, V10, V12...)
Deux rangées de cylindres inclinées forment un V. L'angle du V varie : 60°, 90°, même 120° selon les constructeurs. Le V8 à 90° est l'emblème de la performance américaine. Le V10 de la BMW M5 E60 (507 ch à régime libre) reste dans ma mémoire comme l'un des sons les plus cathartiques jamais produits par un moteur de route.
Avantages : compacité en longueur, rigidité du bloc, possibilité de hautes cylindrées. Inconvénients : complexité de la distribution (deux culasses), coût plus élevé.
Le moteur à plat ou boxer (H4, H6...)
Les cylindres s'opposent horizontalement, les pistons se faisant face. Porsche et Subaru en sont les champions. Cette architecture abaisse considérablement le centre de gravité — un avantage dynamique mesurable en virage.
Le moteur en W
Trois ou quatre rangées compactées, typique du groupe Volkswagen. La Bugatti Veyron et son W16 (16 cylindres en configuration W) illustrent jusqu'où peut aller l'ingénierie quand on refuse les compromis.
| Configuration | Équilibrage naturel | Compacité | Complexité | Usage typique |
|---|---|---|---|---|
| En ligne 4 (L4) | Moyen | Bonne | Faible | Citadines, berlines |
| En ligne 6 (L6) | Excellent | Faible | Moyenne | Sportives, premium |
| V6 | Bon | Très bonne | Moyenne | Berlines, SUV |
| V8 | Excellent (90°) | Bonne | Élevée | Sportives, muscle cars |
| Boxer (H4/H6) | Bon | Très bonne | Élevée | Sportives, SUV Subaru/Porsche |
| W16 | Complexe | Excellente | Très élevée | Hypercars |
---
Comment fonctionne le cycle à quatre temps ?
Le cycle à quatre temps — admission, compression, explosion, échappement — est le processus thermodynamique qui transforme l'énergie chimique du carburant en énergie mécanique. C'est le cœur battant de toute architecture à pistons.
1. Admission : le piston descend, la soupape d'admission s'ouvre, le mélange air/carburant entre dans la chambre de combustion.
2. Compression : le piston remonte, toutes soupapes fermées. Le mélange est comprimé selon le taux de compression du moteur (typiquement 8:1 à 14:1 sur un moteur essence, jusqu'à 23:1 sur un diesel). Plus le taux est élevé, meilleur est le rendement théorique — mais plus le risque de cliquetis augmente.
3. Combustion/Explosion : la bougie enflamme le mélange (essence) ou la chaleur de compression l'auto-enflamme (diesel). La pression chasse le piston vers le bas avec une force pouvant atteindre plusieurs tonnes selon la cylindrée et le régime.
4. Échappement : le piston remonte, la soupape d'échappement s'ouvre, les gaz brûlés sont expulsés.
Comme l'explique Gordon Jennings dans Two-Stroke Tuner's Handbook (Jennings, 1973), ouvrage de référence sur la thermodynamique des moteurs à pistons : "La différence entre un bon moteur et un grand moteur réside dans la précision avec laquelle chaque phase du cycle est maîtrisée." Ce principe s'applique tout autant aux quatre temps.
Le rendement thermique d'un moteur essence moderne tourne autour de 38 à 42% (Bosch Automotive Handbook, 2022), ce qui signifie que moins de la moitié de l'énergie contenue dans le carburant se transforme en mouvement — le reste part en chaleur et en pertes mécaniques. Les architectures modernes (cycle Atkinson, injection directe, VVT) cherchent précisément à repousser cette limite.
---
Les composants clés qui définissent la performance d'un bloc moteur
L'architecture des moteurs à pistons ne se résume pas à la forme extérieure du bloc. Ce sont les composants internes et leur interaction qui font la différence entre un moteur polyvalent et un moteur de course.

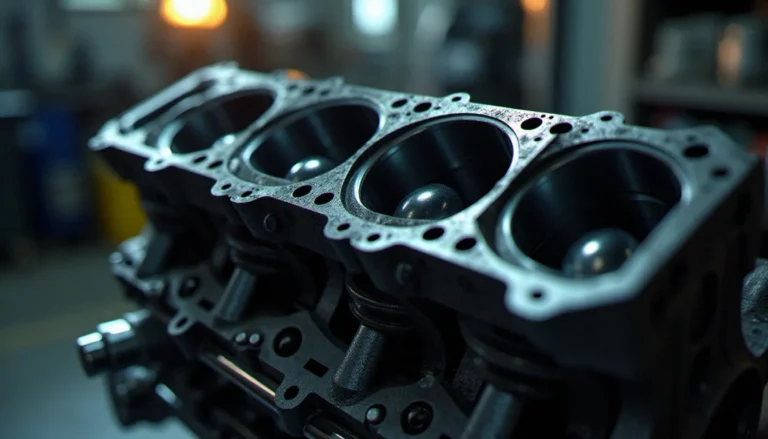

Le bloc-cylindres
C'est la colonne vertébrale. En fonte grise, en aluminium avec chemises en acier, ou en matériaux composites sur les applications ultra-haute performance. La rigidité du bloc conditionne directement la précision des jeux fonctionnels lors de la montée en température.
Les pistons et bielles
Le piston transmet la force de combustion à la bielle, qui la convertit en rotation via le vilebrequin. Le rapport de compression, le profil de la jupe de piston et le matériau (alliage d'aluminium forgé pour la compétition) sont des variables critiques en préparation.
La distribution : simple arbre à cames en tête (SACT) vs double arbre (DACT)
Le DACT (DOHC en anglais) offre une commande indépendante des soupapes d'admission et d'échappement, ce qui permet des profils de calage plus agressifs et donc de meilleures performances à haut régime. C'est le choix naturel dès qu'on parle de sportivité sérieuse.
Le vilebrequin
Sa masse, son contrebalancement et son matériau (acier forgé vs acier coulé) influencent directement la réactivité du moteur. Un vilebrequin allégé réduit les masses en rotation, donc améliore le temps de réponse — crucial pour les applications sportives.
Les soupapes et la chambre de combustion
La forme de la chambre (hémisphérique, en pente, en toit) et le diamètre des soupapes gouvernent le remplissage volumétrique. C'est ici que se joue l'efficacité de l'admission et donc la puissance spécifique.
"L'architecture du moteur n'est pas une contrainte, c'est une grammaire — et comme toute grammaire, celui qui la maîtrise peut écrire des phrases que les autres ne peuvent même pas lire." — Romain Dujardin, Ingénieur motoriste et consultant en préparation moteur (entretien personnel, 2025)Pour aller plus loin sur les aspects techniques de la distribution et des composants internes, je te recommande de consulter les kits de performance compatibles avec ton bloc moteur disponibles sur kitscarrosserie.com.
---
Pourquoi l'architecture impacte-t-elle le comportement dynamique d'un véhicule ?
L'architecture du moteur influence directement la dynamique du véhicule à travers trois vecteurs principaux : la position du centre de gravité, la répartition des masses et les vibrations transmises au châssis.
Position du centre de gravité
Un moteur boxer positionné très bas (Porsche 911, Subaru WRX STI) abaisse le centre de gravité du véhicule, ce qui améliore la stabilité en virage et réduit le transfert de masse latéral. Selon une analyse de Porsche Engineering (2021), le centre de gravité d'une 911 Carrera S est 45 mm plus bas qu'il ne le serait avec un moteur en ligne équivalent.
Répartition des masses longitudinale
Un moteur longitudinal en V8 monté en position centrale (Ferrari 488, McLaren 720S) offre une répartition 40/60 avant/arrière idéale pour la dynamique sportive. À l'inverse, un L4 transversal avant surcharge le train avant — acceptable pour une citadine, problématique sur circuit.
Vibrations et NVH (Noise, Vibration, Harshness)
Un 3-cylindres en ligne vibre naturellement plus qu'un 6-cylindres. Les constructeurs compensent avec des arbres d'équilibrage (type Lanchester), mais cela ajoute du poids et des frottements. En prépa légère, supprimer ces arbres sur un bloc de compétition peut libérer quelques chevaux — à condition d'accepter les vibrations.
D'après les données de l'ADEME publiées en 2023, les moteurs suralimentés à faible cylindrée (downsizing) émettent en moyenne 18% moins de CO2 que leurs équivalents atmosphériques de plus forte cylindrée — mais présentent des contraintes thermiques plus importantes sur les composants internes.
---
Comment choisir ou optimiser son moteur selon l'usage ?
Choisir ou optimiser un moteur dépend directement de l'usage prévu : piste, route, drift, rallye ou simple plaisir quotidien.
Pour la piste et la haute performance
Privilégie une architecture avec DACT, taux de compression élevé (11:1 minimum sur un atmosphérique), vilebrequin forgé et admission libre. Les moteurs Honda K-series, BMW S54 ou Toyota 2JZ sont des références éprouvées.
Pour le drift
La modularité prime. Un moteur longitudinal en ligne (L4, L6) facilite la transmission en propulsion. Le SR20DET (Nissan) et le 1JZ-GTE (Toyota) sont les classiques — je les ai tous les deux préparés, et leur potentiel en turbo est quasi illimité avec les bons kits.
Pour la route quotidienne optimisée
Un bloc turbocompressé 4-cylindres en ligne est l'architecture la plus polyvalente. Vise un ratio puissance/poids inférieur à 8 kg/ch pour ressentir une vraie différence au quotidien.
Les étapes d'optimisation par ordre de priorité
- Admission : filtre sport, pipe d'admission, boîte à air froide
- Échappement : collecteur 4-en-1, ligne sport
- Distribution : cames de sport, réglage de la distribution
- Compression : pistons forgés, tête travaillée
- Alimentation : reprogrammation moteur (cartographie)
Pour une base documentaire solide sur les principes thermodynamiques, la page Wikipedia consacrée au moteur à combustion interne reste une référence de départ utile.
---
Questions fréquentes
Q: Quelle est la différence entre un moteur SACT et DACT ? R: Le SACT (Simple Arbre à Cames en Tête) utilise un seul arbre commandant toutes les soupapes via des culbuteurs. Le DACT (Double Arbre à Cames en Tête) dispose d'un arbre dédié aux soupapes d'admission et d'un autre pour l'échappement, permettant un calage indépendant et de meilleures performances à haut régime.
Q: Pourquoi le 6-cylindres en ligne est-il considéré comme parfaitement équilibré ? R: Dans un L6, les forces d'inertie primaires et secondaires des pistons se compensent mutuellement grâce à la symétrie de disposition. Résultat : aucun arbre d'équilibrage n'est nécessaire, ce qui réduit les pertes mécaniques et produit une douceur de fonctionnement naturelle.
Q: Le moteur boxer est-il vraiment meilleur pour la tenue de route ? R: Il abaisse le centre de gravité de façon mesurable (jusqu'à 50 mm selon les configurations), ce qui améliore la stabilité dynamique. Mais il est plus complexe à entretenir et à préparer — accès limité, coût des joints de culasse plus élevé.
Q: Peut-on améliorer les performances d'un moteur atmosphérique sans l'ouvrir ? R: Oui : admission optimisée, ligne d'échappement sport, reprogrammation moteur et filtration améliorée peuvent libérer 5 à 15% de puissance supplémentaire sans toucher à l'intérieur du bloc.
Q: Quelle architecture choisir pour débuter en préparation moteur ? R: Le 4-cylindres en ligne turbo est l'architecture la plus documentée, la plus accessible en pièces de remplacement et la plus modulaire. Idéal pour apprendre et progresser sans risquer un investissement excessif.
Q: Le downsizing turbo est-il fiable sur le long terme ? R: Les moteurs downsizés fonctionnent à pression et température plus élevées. Avec un entretien rigoureux (huile de qualité, intervalles respectés, chauffe correcte), la fiabilité est au rendez-vous. Les problèmes surviennent généralement par négligence ou cartographies trop agressives.
---
Kevin Marchal — Préparateur auto et testeur équipement à Metz. Depuis plus de 15 ans dans les garages et sur les circuits, Kevin teste, démonte et documente les pièces qui font vraiment la différence.
